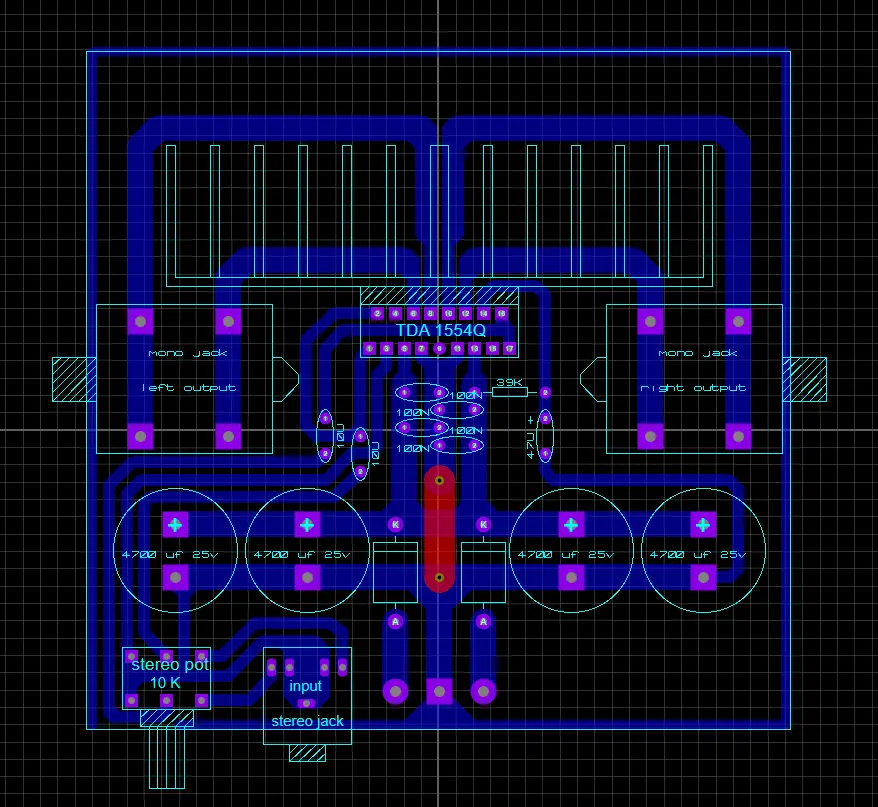

2x22 watt çıkışa sahip bir amfidir. Ben kondansatörleri 1000uf olarak kullandım ama şemadaki gibi yaparsanız daha iyi olacaktır.
Adaptör yerine 12v trafo kullanmanızı tavsiye ederim.

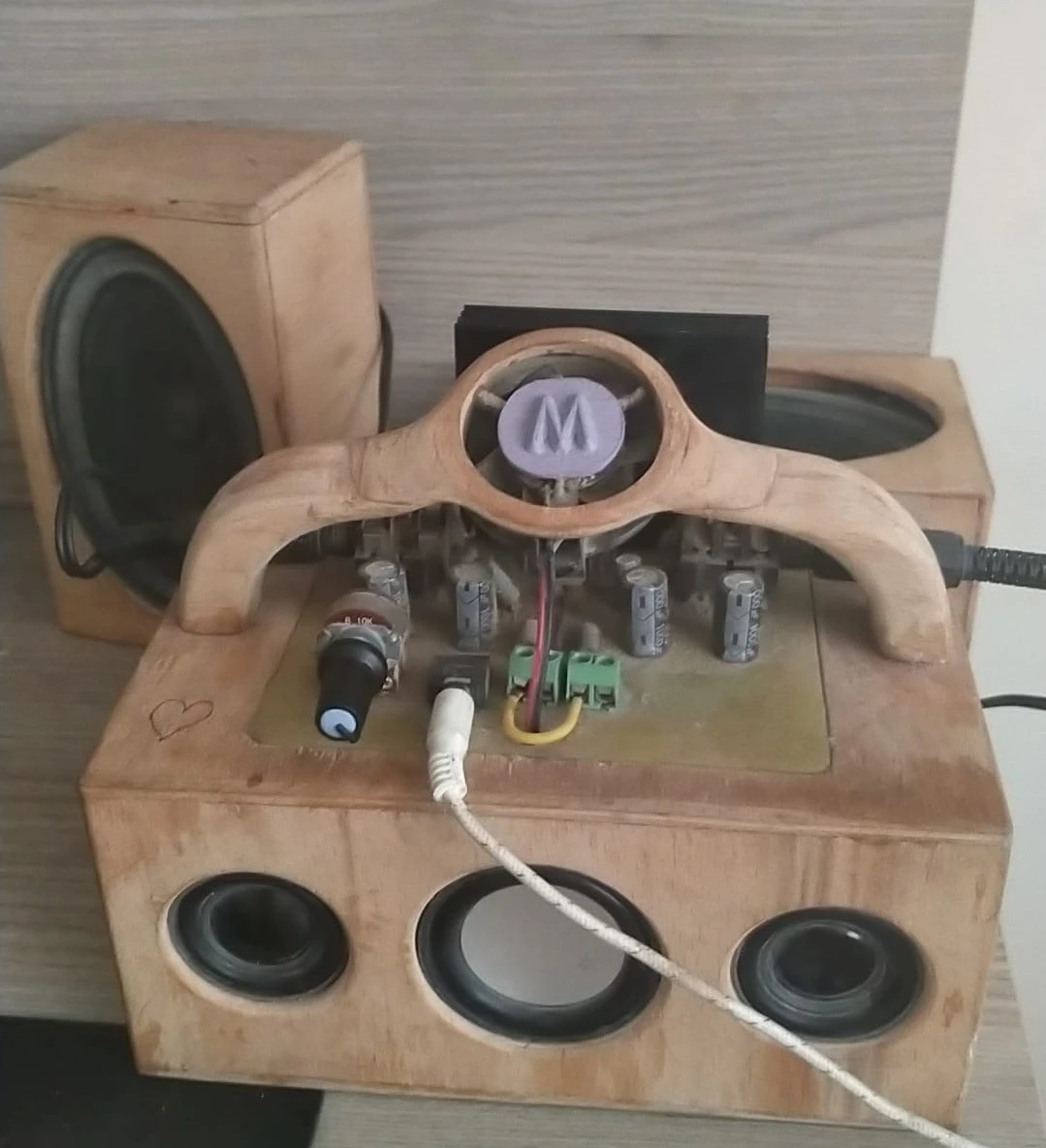

(Lise zamanında elektronik dersimizde yaptığım çalışma)
Malzemeler
1 Adet TDA1554Q
4 Adet 4700uf 25v Kondansatör
1 Adet 47uf 35v Kondansatör
4 Adet 100nf 63v Kondansatör
2 Adet 10uf 63v Kondansatör
1 Adet 39k Direnç (Turuncu - Beyaz - Turuncu - Altın)
2 Adet 1N5406 Diyot
1 Adet 10k Pot
1 Adet KS213 3.5mmDişi Jak Şase Tipi
2 Adet 6.3mm Dişi Jak Şase Tipi
1 Adet Soğutucu Blok
